一、產品介紹

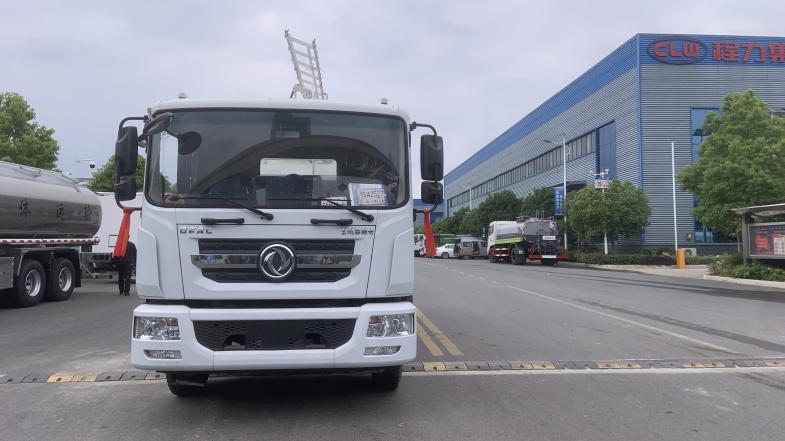

太陽能面板清洗車采用東風D9底盤，它適用于各種路面灑水、噴霧、降溫、除塵、沖洗，主要用于光伏面板、 隧道墻壁清洗，同時可用于路面養護、園林綠化及應急消防、 運輸飲水等。該面板清洗車主要由汽車底盤、清水罐體、清洗液罐體，水泵、球閥和輸水管道、灑水裝置等 ，高壓水路系統由副發動機帶動高壓泵通過高壓管路輸送到清洗臂的噴嘴實現清洗光伏面板組件。
二、光伏板清洗車的優勢
1、光伏清潔可有效清掃光伏板上的積塵或者鳥糞，可提升光伏電站的發電量，提高光伏板的使用壽命。在清潔的過程中不會損壞光伏板，輕松快捷高效地完成光伏電板表面污垢清潔，提升發電量。
2、節省人力，可一個人進行單獨操作，光伏板清洗不用投入太多的人力有效降低成本， 減少清潔服務從業者的體力并降低安全風險，大大提高作業 效率。
3、安全可靠，專業清洗，全方位保護光伏板。
4、通過不斷技術創新，適應高寒地區等復雜情況下清洗作業。
三、產品主要技術參數
東風D9光伏板清洗車整車技術參數 |
|||
車輛名稱 |
光伏板清洗車 |
整車型號 |
CL5180GQX6HL |
總質量 |
18000 |
罐體容積 |
8.77方大約11方 |
額定質量 |
8770,8705 |
外形尺寸 |
8360X2520X3800 |
整備質量 |
9100 |
前懸/后懸 |
1260/2600 |
軸數 |
2 |
高車速(km/h) |
105 |
駕駛室準乘人數 |
2,3(人) |
軸荷 |
6500/11500 |
接近角/離去角 |
19/8° |
輪胎數 |
6 |
底盤型號 |
EQ1185LJ9CDE |
輪胎規格 |
10.00R20,18PR |
軸距 |
4500 |
前輪距 |
1862,1933,1949 |
變速箱型號 |
法士特8檔 |
后輪距 |
1806,1865 |
發動機型號 |
B6.2NS6B230 D4.0NS6B195 |
發動機馬力 |
康明斯230馬力 康明斯195馬力 |
罐體材質 |
Q235碳鋼材質 |
罐體厚度 |
4mm |
防浪板厚度 |
3mm |
專業灑水泵 |
天億50-110水泵 |
常用功能配置 |
萬向前沖、后灑、S型灑水高炮、消防接口、罐體防腐、側防護、爬梯、后置工作平臺、吸水管。 |
||
選裝配置 |
四位影像系統、行車記錄儀、箭頭燈。 |
||
副發型號 |
云內副發 |
高壓水泵型號 |
品孚高壓泵 |
副發功率 |
42KW |
高壓泵壓力 |
12MPa |
工作轉速 |
2400r/min |
高壓泵流量 |
115升|每分鐘 |
噴水架噴嘴型式 |
高壓洗滌型 |
低壓水泵型式 |
自吸式灑水泵 |
水濾型式 |
濾網式 |
低壓水泵型號 |
50/110N |
噴霧噴嘴型式 |
細微霧化型、扇形柱狀 |
低壓水泵揚程 |
110m |
液壓油箱容量 |
60L |
低壓水泵轉速 |
1480r/min |
灑水寬度 |
≥16m |
高壓清洗能力 |
25000m2/h |
水槍射程 |
38m |
高清洗水壓力 |
10MPa |
高車速（滿載） |
90km/h |
清洗水流量 |
115L/min |
大爬坡角 |
12(°) |
噴霧水流量 |
115L/min |
制動距離 |
≤10m |
行駛?cè)加拖牧?/span> |
21.5L/100km |
小轉彎直徑 |
＜16m |
清洗臂旋轉角度 |
180°翻轉、伸縮 |
噴水架清洗寬度 |
4-4.2m（按需定制） |
噴水架上下調節 |
180° |
選裝清洗刷 |
|||
清洗刷清洗寬度 |
4m（按需定制） |
清洗刷數量 |
一根 |
清洗刷樣子 |
螺旋狀清洗刷 |
清洗刷材質 |
軟毛刷 |
清洗刷功能 |
帶有避障（紅外線） |
噴水系統功能洗 |
可單獨使用，噴水清洗刷可同時清 |
主要元件 |
副發、高壓泵、齒輪泵、液壓缸、電磁閥、氣吹水、低水位報警裝置，低溫清洗裝置。 |
||
操作系統 |
所有操作都在駕駛室內完成，由電控液壓，氣動組成，另配無線手持遙控。 |
||
清洗臂功能 |
機械臂可單邊90°旋轉，上下可調節 |
||
東風D9底盤基本配置 |
|||
駕駛室顏色為：羊脂白，德納車橋，前橋4.5噸，后橋10噸，250車架，底盤帶原廠空調，電動窗，中控門鎖，ABS，斷氣剎，排氣制動。 |
|||
四、產品配置
序號 |
名稱 |
圖片 |
功能 |

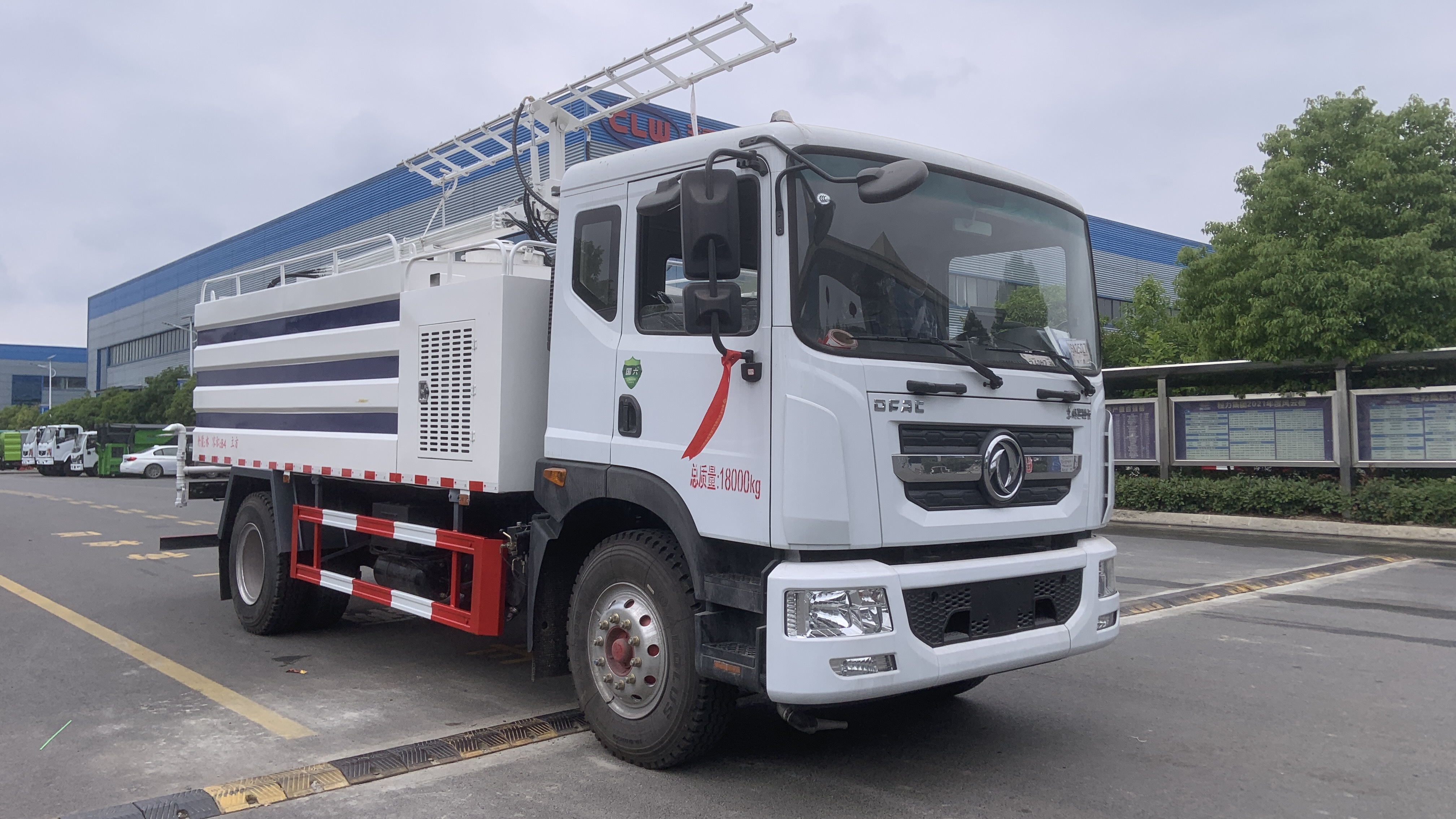

1 |

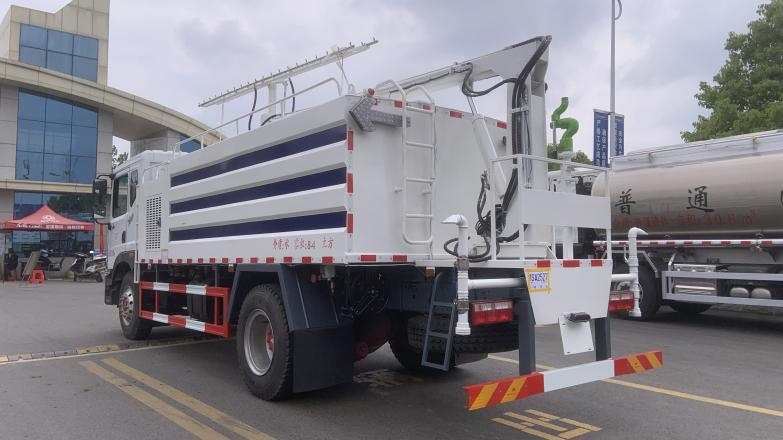

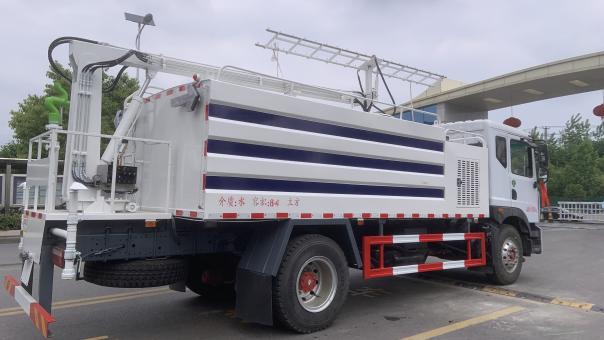

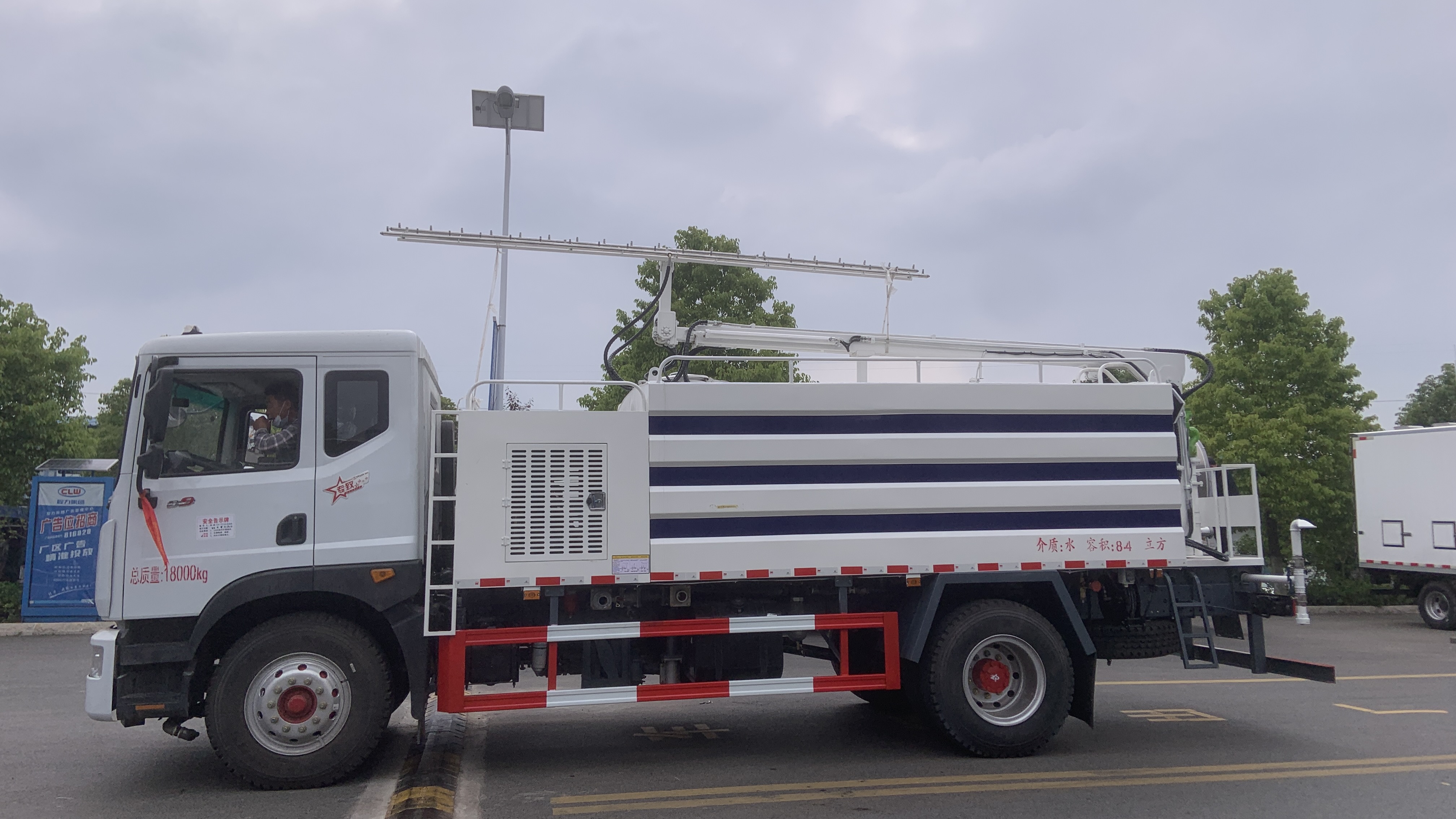

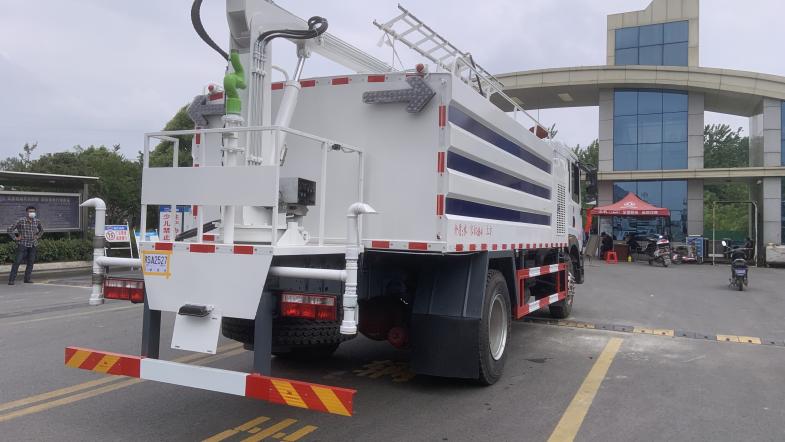

整車總成 |
|
東風D9底盤，上裝罐體、后平臺、側防護、后防護，爬梯，清洗裝置。 |
2 |
罐體 |
|
水罐材質為Q235碳鋼材質，罐體一次性成型，無拼接。更少的焊縫可以少掛灰，減小后期油漆脫落的風險。方罐形結構，造型美觀，結構可靠。
|

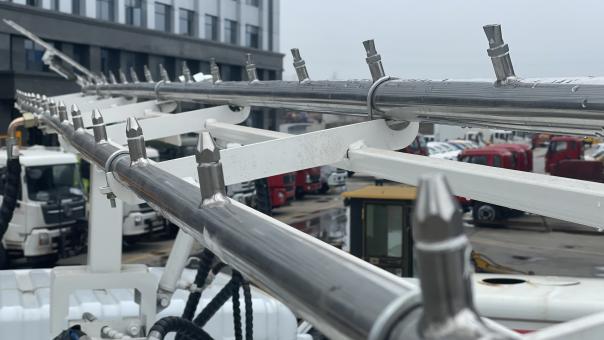

3 |
噴水清洗
|
|
可高、低壓靈活選擇，適應復雜情況下清洗效果。 |
4 |

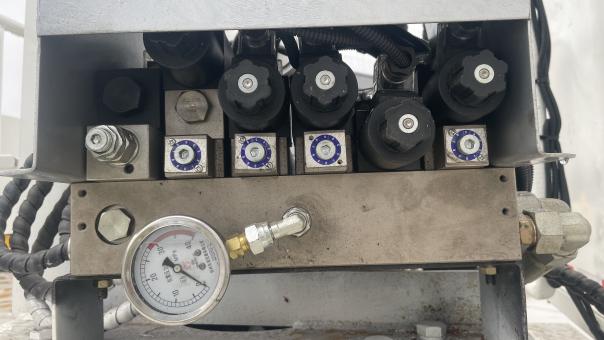

液壓閥
|
|
控制機械臂升降，帶雙向平衡閥，更加穩定。 |

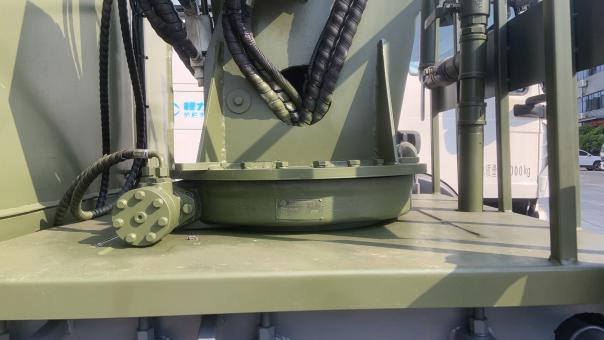

5 |
回轉驅動
|
|
內部采用螺旋結構，外型尺寸小，輸出扭矩大，驅動軸上雙重密封，可0-180度旋轉 |
6 |

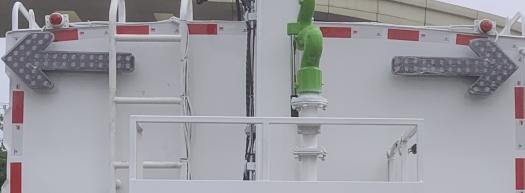

箭頭燈
|
|
箭頭燈用于提示后車，車輛工作狀態，以及提示后車車輛變道。 |

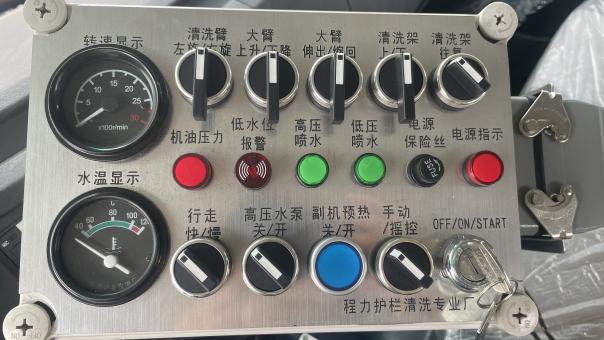

7 |

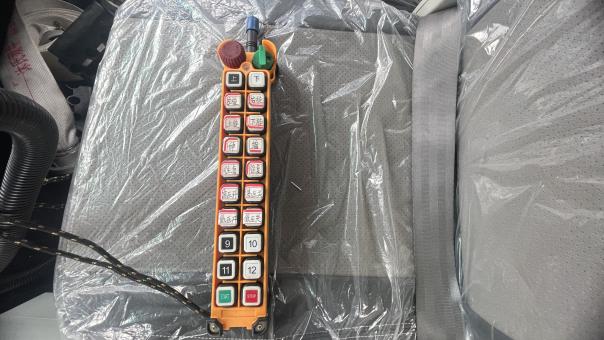

操控盒
|
|
設備操作使用控制盒，副發啟動，高壓泵開關，設備動作，行走快慢等均為操控盒控制、無線手持遙控。 |
8 |
灑水功能 |
|
前沖、側噴、后灑 園林綠化，降塵，路面沖洗，具有灑水車標配。 |
9 |

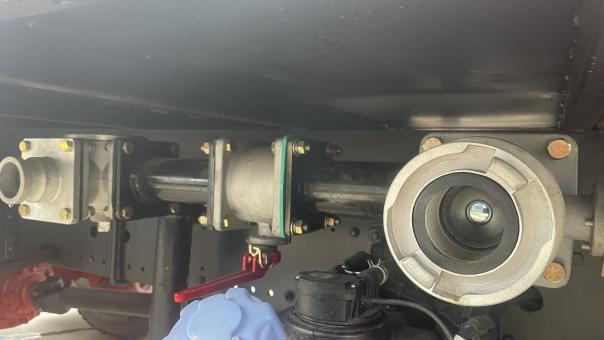

四位三通
|
|
灑水車水泵進水口，可接消防栓進水，可就進在野外水源通過水泵抽水，也可以做流口使用。 |

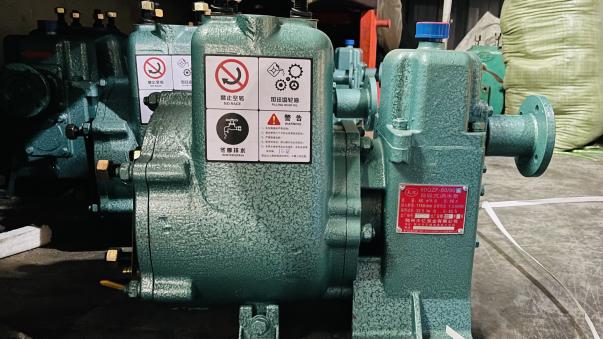

10 |
專業水泵
|
|
自吸式灑水泵，由發動機通過取力器提供動力，從而帶動水泵工作。 |
11 |
吸水管
|
|
車輛水泵帶泵進泵出功能吸水管可水池中抽取清洗車所需用水。 |

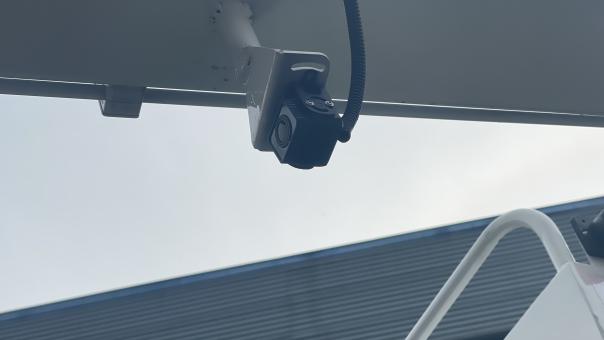

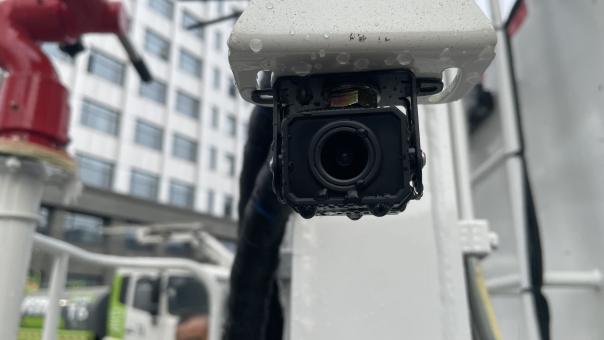

12 |
工作攝像 |
|
工作攝像用于觀察光伏清洗車作業時狀態，駕駛室內配備顯示屏，可直接觀察清洗作業 |
13 |

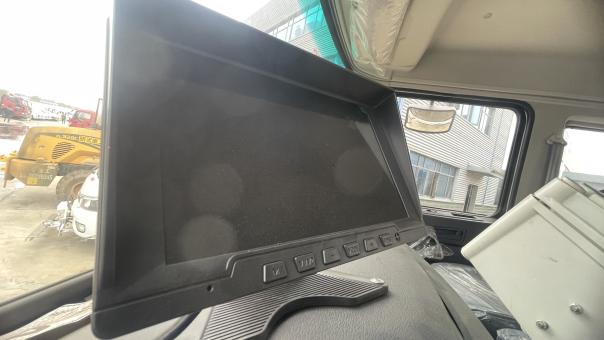

顯示屏 |
|
攝像顯示器用于倒車影像以及后置平臺、清洗臂上方攝像頭顯示 |
14 |

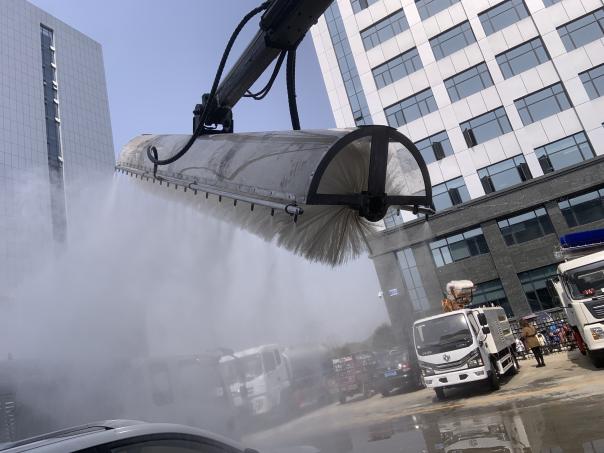

加裝清洗刷 |
|
清洗刷材料為全PE材質定制而成，可有效清潔光伏面板，以及掃除光伏面板上其他污物 |

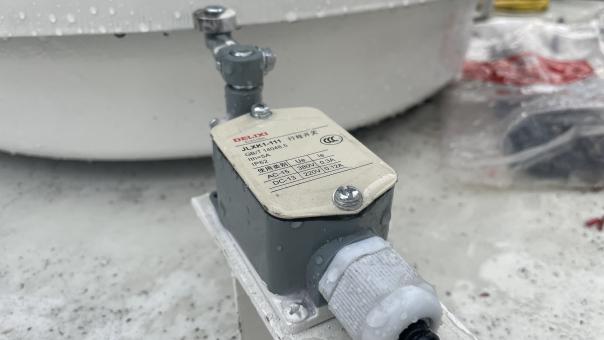

15 |
限位器 |
|
限制后方旋轉臂轉動角度，限制旋轉方位避免管道糾纏，后方平臺有兩個限位器。 |
